真空耙式干燥机案例

石墨专用真空耙式干燥机

应用客户:
选用产品::真空耙式干燥机
物料:: 石墨
简介:石墨(graphite)是一种结晶形碳。六方晶系,为铁墨色至深灰色。密度2.25克/厘米3,硬度1.5,溶点3652℃,沸点4827℃。质软,有滑腻感,可导电。化学性质不活泼,耐腐蚀,与酸、碱等不易反应。在空气或氧气中加强热,可燃烧并生成二氧化碳。强氧化剂会将它氧化成有机酸。用作抗摩剂和润滑材料,制作坩埚、电极、干电池、铅笔芯。高纯度石墨可在核反应堆上作中子减速剂。常被称为炭精或黑铅,因为以前被误认为是铅。

详细说明

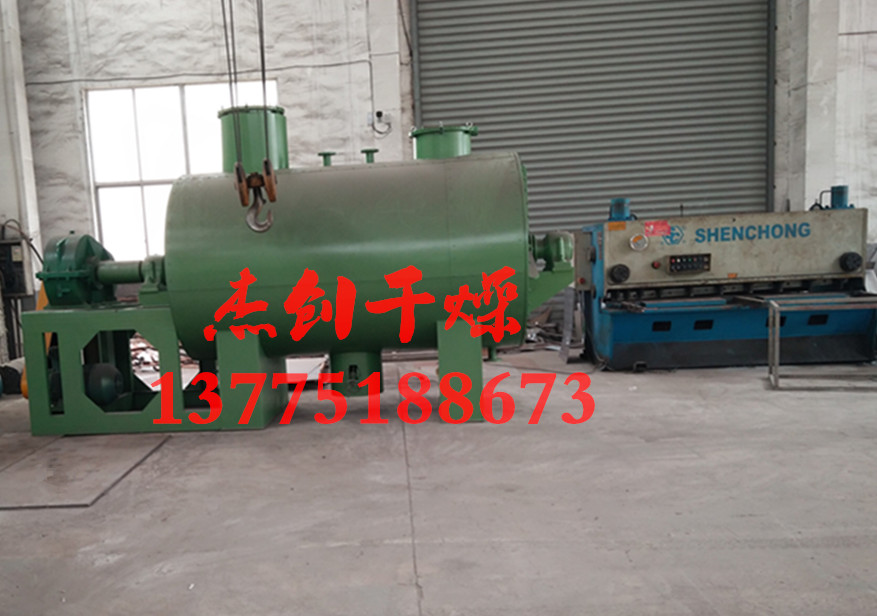

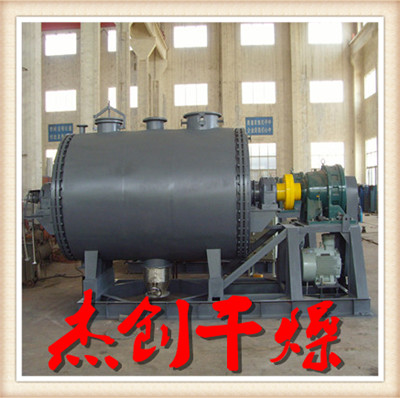

石墨专用真空耙式干燥机

石墨简介

   石墨是碳质元素结晶矿物,它的结晶格架为六边形层状结构。每一网层间的距离为340pm,同一网层中碳原子的间距为142pm;。属六方晶系,具完整的层状解理。解理面以分子键为主,对分子吸引力较弱,故其天然可浮性很好。


石墨特性

    石墨在常温下单质碳的化学性质比较稳定,不溶于水、稀酸、稀碱和有机溶剂;高温下与氧反应燃烧,生成二氧化碳或一氧化碳;在卤素中只有氟能与单质碳直接反应;在加热下,单质碳较易被酸氧化;在高温下,碳还能与许多金属反应,生成金属碳化物。碳具有还原性,在高温下可以冶炼金属。此外,近年的研究发现,石墨可以被氯磺酸溶解,形成单层石墨烯的氯磺酸"溶液"。

    石墨与金刚石、碳60、碳纳米管等都是碳元素的单质,它们互为同素异形体。[1]

石墨(graphite)是一种结晶形碳。六方晶系,为铁墨色至深灰色。密度2.25克/厘米3,硬度1.5,溶点3652℃,沸点4827℃。质软,有滑腻感,可导电。化学性质不活泼,耐腐蚀,与酸、碱等不易反应。在空气或氧气中加强热,可燃烧并生成二氧化碳。强氧化剂会将它氧化成有机酸。用作抗摩剂和润滑材料,制作坩埚、电极、干电池、铅笔芯。高纯度石墨可在核反应堆上作中子减速剂。常被称为炭精或黑铅,因为以前被误认为是铅。

一、石墨专用真空耙式干燥机原理

ZPG型真空圆盘干燥机是在引进吸收国外圆盘干燥技术的基础上改进的一种新颖卧式间歇或连续式真空干燥设备,湿物料经传导蒸发,带有刮板圆盘搅拌加热器不断清除热面上的物料,并在容器推移形成循环流,水分蒸发后经冷凝回收罐后真空泵抽出。

 二、石墨专用真空耙式干燥机介绍:

 本设备加热介质既可以用蒸汽,也可用热油或热水,但热载体相态不同,其中空轴结构也不同。设备配置真空过滤器,用于真空状态下的过滤。

 三、石墨专用真空耙式干燥机构造:

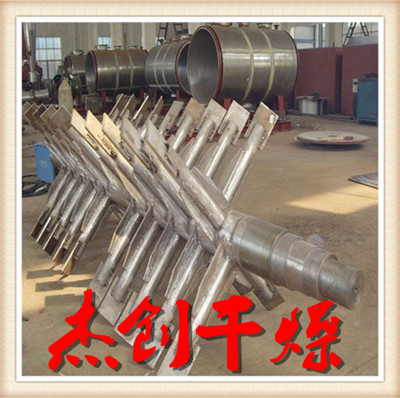

 设备结构 轴圆盘式干燥机由带夹套的端面呈圆型壳体、有叶片的中空圆盘轴、两端的端盖、通有热介质的旋转接头、金属软管以及包括联轴器、皮带轮的传动机构等部件组成。 此设备的核心是空心轴和焊在轴上的空心搅拌加热圆盘,形状为圆形的空心整圆碟形,可以通加热介质。除了起搅拌作用外,也是设备的传热体,圆盘的两主要传热侧面成斜面,因此当物料与斜面接触时,随着叶片的旋转,颗粒很快就从斜面滑开,使传热表面不断更新,强化了传热;在圆盘的边缘底部设有混合抄板刮板,以将沉积于壳底的物料刮起,防止产生死角;圆盘的布排和各部位尺寸均有一定要求,而且在进料区、干燥区、排料区除圆盘外,另设有辅助机构,以保证整机操作稳定,干燥均匀;设备配置真空过滤器,用于真空状态下的过滤。 真空型空心圆盘干燥机集混合干燥于一体的新型干燥机。将冷凝器,真空泵与干燥机配套,组成真空干燥装置。被干物料从机体上方进料口加入,在不断转动圆盘加热叶片的搅拌下,与壳体内壁及叶片接触的表面不断更新,受到蒸汽的间接加热,圆盘的均匀搅拌,使物料内部水份快速汽化,在真空系统的作用下,汽化的水份经除尘器、冷凝器、从真空泵出口放空。真空率达到-0.08-0.09Mpa。在真空条件下可以实现连续操作或间隙操作。

 四、石墨专用真空耙式干燥机特点:

◆ 在真空低温环境下完成整个干燥过程,且适用于热敏性物料。 ◆ 该机通过外壳夹套与内搅拌同时加热,传热面积大、热效率高。 ◆ 该机设有搅拌装置,使物料在筒体内形成连续循环状态,进一步提高了物料受热均匀度、提高传热传质效果。 ◆ 设计合理先进,安装调试方便,能适应各种条件下安置。 ◆ 能降低劳动强度改善工作环境。 ◆ 主机自动正反转,自动清理、翻炒、切割、混合破碎效果好。

5.  石墨专用真空耙式干燥机主要技术参数:

(1)总容积:3000L

(2)工作容积:1800L-2100L

(3)搅拌转速:5~10r/min

(4)罐体内工作压力:-0.086~-0.096MPa

(5)内筒尺寸:Φ1200mmX2800mm

(6)电机功率:15kw-6(防爆电机-江阴大中)

(7) 减速机:ZSY-224 (常州国茂硬齿面减速机);

(8)机械密封:2004型、内径DN130(双端面机械密封、密封液水冷却);

(9)一体式轴承座:(设计水冷却装置保证轴承使用寿命);

        传动端型号:32320、尺寸:120*260*60=2只;(推力轴承)

        丛动端型号:22320、尺寸:120*260*86=1只;(调心轴承)





6、 石墨专用真空耙式干燥机部件说明:

(1)为了提高本产品具有良好真空气密性,由普通的带座轴承改为金加工精车与端盖墙板一体式轴承座,由原来的两个调心轴承改为一端为调心轴承另一端为对装2只推力轴承,确保两端的同心度,减少泄露,从而保证筒内的真空度。

(2)为了克服普通的球阀、蝶阀下料接口有死角的现象,特设计由丝杆、活动阀板、丝杆套等主要部件组成的出料装置。装置的活动阀板与真空筒体的内表面一致,避免了此处有物料堆积现象。

(3)内筒体、圆盘加热片、混合下料抄板均为304不锈钢制作,增加物料传感器可以准确的了解物料在干燥机内时刻的温度变化,主机设置正反转具有自动清理功能。

7、石墨专用真空耙式干燥机配置

名        称 规 格 型 号 材  质 单位 数量 备  注

主   机 内   套 Ф1200×2800×12mm 304不锈钢 组件

  1 圆盘加强、圆盘轴内加热

含门盖、铰链



夹    套 Ф1300×10mm Q235B

圆  盘  轴 Ф273×20mm 304不锈钢

端    盖 Ф1360*35*3mm Q235B /304

   总有效换热面积 24平方 304 组件 1 筒体总5m2、圆盘搅拌轴19m2

圆盘搅拌换热面积 19平方 304 8mm 24片 Ф1000×Ф273

      圆盘抄板 250*250 304 12mm 96片 每个盘4片、共12付加热盘组

主 要 配 套 附 件 支   架 25#/16#槽钢 A3 组件 1 杰创干燥

保温 1560*2800 304 2mm 1 杰创干燥

机械密 封 2004型 DN130 304双端面 2 丹阳特高

减 速 机 ZSY-224-63 外购 1 国茂硬齿面减速机

电    机 15kw-6 外购防爆 1 江阴大中

联 轴 器 Ф200 外购 1 十字滑块

轴   承 32320

22320 外购 2

1 水冷却轴承座装置

旋转接头 2.5寸 外购 1 山东奥达

抽真空接管 Ф76*4mm 304不锈钢 2 杰创干燥

真空过滤罩 Ф300*350 304 2 布袋2只

下料装置 DN200 304 1 无死角O型圈密封

  加料装置口 DN400*12mm 304 1

  物料温度 PT100 M27*2mm 1 防爆

  立式无油真空泵 WLW-100C 海门 1 7.5kw

  U型冷凝器 LNQ-20m2 304 1 杰创干燥

  气水分离器 600L 304 1 杰创干燥

  电柜 普通控制柜 现场防爆按钮箱 各1件 变频器英威腾、主机正反转自控

主要材质 物料接触处304不锈钢  8.安装与配管

8.1客户负责蒸汽管道、水管与干燥系统各设备联接;

8.2客户负责将电源线送至电气柜入口,仪表柜与电气柜至各检测点及动力线敷设双方共同负责,电线电缆材料由客户提供

9.调试:常州杰创负责设备制作、指导安装调试,负责客户操作人员培训工作。

10.售后服务

用户在使用期间遇到任何问题,我方在2小时内给予答复,如电话无法解决,我方将在接到用户要求后按约定时间内派售后服务人员到现场进行维护。

11.质保期满供方提供终身有偿保修服务,并保证优价提供维修配件。

12.本公司售后服务部将不定期的回访客户单位,每年不低于2次

13.设备制作周期为40天,设备质保期为壹年。
